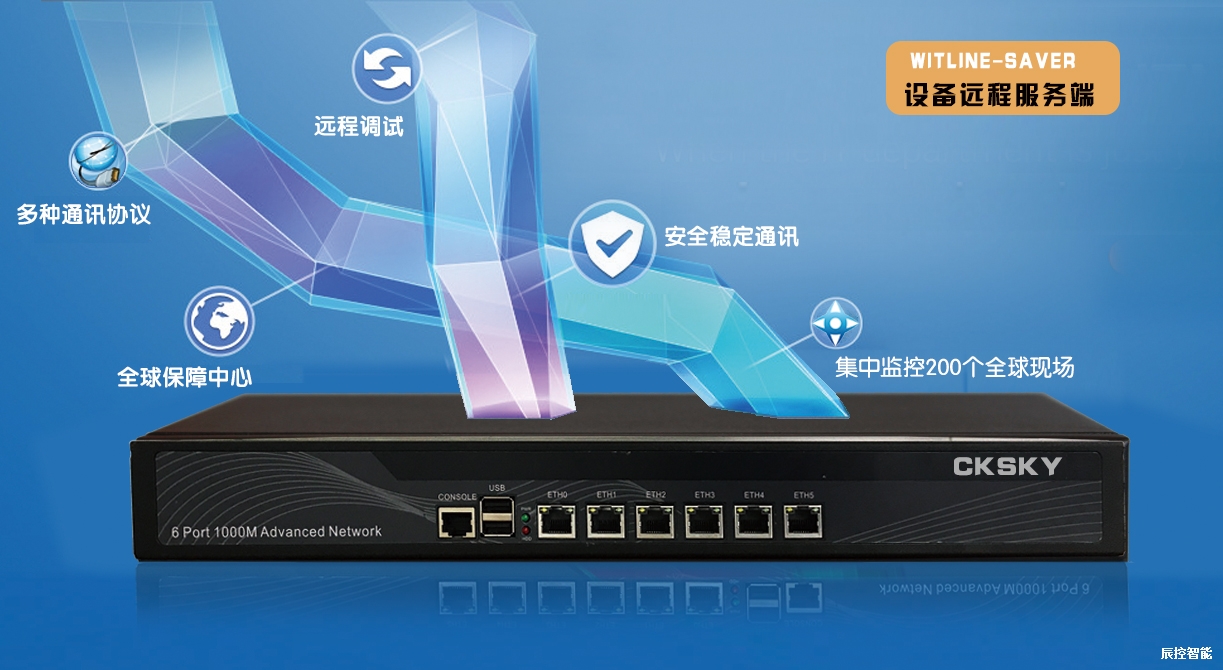

WITLINE-SAVER是劍橋自動化研發的一款設備遠程器服務產品，用于多個現場集中監控，一般應用在總控室做為主服務器，結合現場的工業遠程智控通產品進行 全球的異地現場遠程維護，把多個現場的數據通過組態軟件采購到總控室集中監控，配合現場的WITLINE系列設備遠程控制器產品連接的PLC，變頻器，HMI，伺服，DCS等自控系統遠程監控、調試、程序上下載及遠程維護等功能。
第一步，進入設置配置相關參數:
1、 進入WITLINE-SAVER設備遠程器服務設置相關參數,默認網關進入:192.168.68.1，用戶名和密碼都是admin。
2、 把遠程智控通WITLINE系列的ID號和組網密碼添加到服務里上。（切記，只需增加一次即可，ID號和組網密碼一定要完全正確，無需兩邊添加。

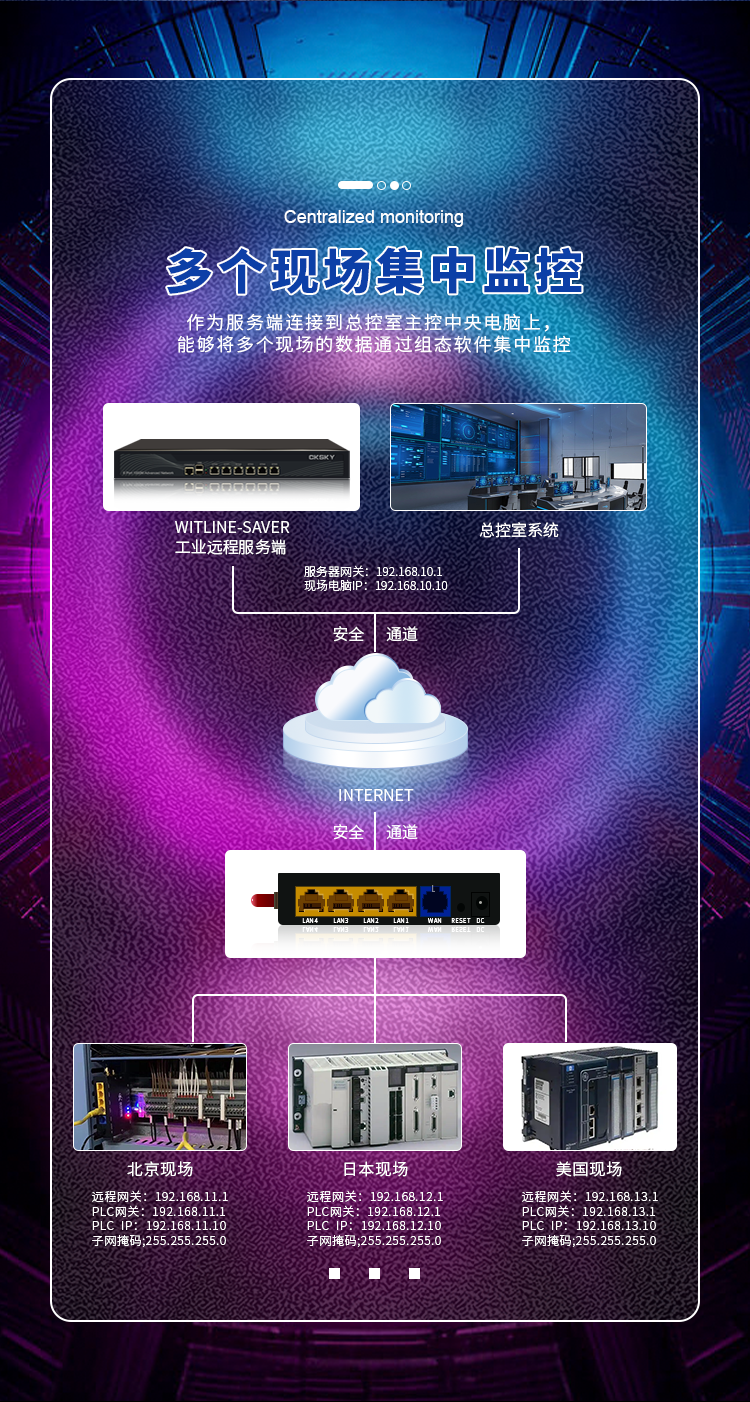

每個現場的設備網關不能與WITLINE-SAVER同一網關以內，設備與設備之間的網關也不能一樣。
比如WITLINE-SAVER服務器的網關是192.168.68.1，那么其它不同現場的網關例如：
某某1號現場：192.168.10.1（PLC IP地址：192.168.10.10，掩碼：255.255.255.0，PLC網關：192.168.10.1）。
某某2號現場：192.168.11.1（PLC IP地址：192.168.11.10，掩碼：255.255.255.0，PLC網關：192.168.11.1）
某某3號現場：192.168.13.1（PLC IP地址：192.168.13.10，掩碼：255.255.255.0，PLC網關：192.168.13.1）……….跟據服務器的選型要求，可同時增加6-200個現場。
3、 增加成功后，可從WITLINE-SAVER的跨域組網里組網狀態看到是否連接成功。
下面以實例說明一下通過服務器WITLINE-SAVER遠程連接一下1號的200PLC。
1、 設備遠程控制器WITLINE-BOX-4G上電上網，通過上位機進入到瀏覽器192.168.10.1，在跨域組網欄目的基本設置里記錄好設備的ID號和組網密碼。
2、 把200PLC以太網的IP地址設置為192.168.10.10，與遠程設備在網一網段。（無論是西門子，三菱，AB，GE，松下等PLC，HMI或控制器，只要設置網關與遠程設備同一網段，IP不要沖突都可遠程）。
把200PLC以太網與設備遠程控制器WITLINE-BOX-4G的黃色LAN口連接。
3、 設備遠程控制器WITLINE-SAVER上電上網，通過上位機進入到瀏覽器192.168.68.1，在跨域組網欄目的組網管理里把設備遠程控制器WITLINE-BOX-4G設備的ID號和組網密碼填寫組網配置里。
4、 打開V4.0 STEP 7 MicroWIN SP9軟件，設置PG/PC接口，正確選好網卡驅動，即可完成訪問
